2.4GHz ハイパワーアンプ
HOME > 工作室 > 2.4GHz HPA

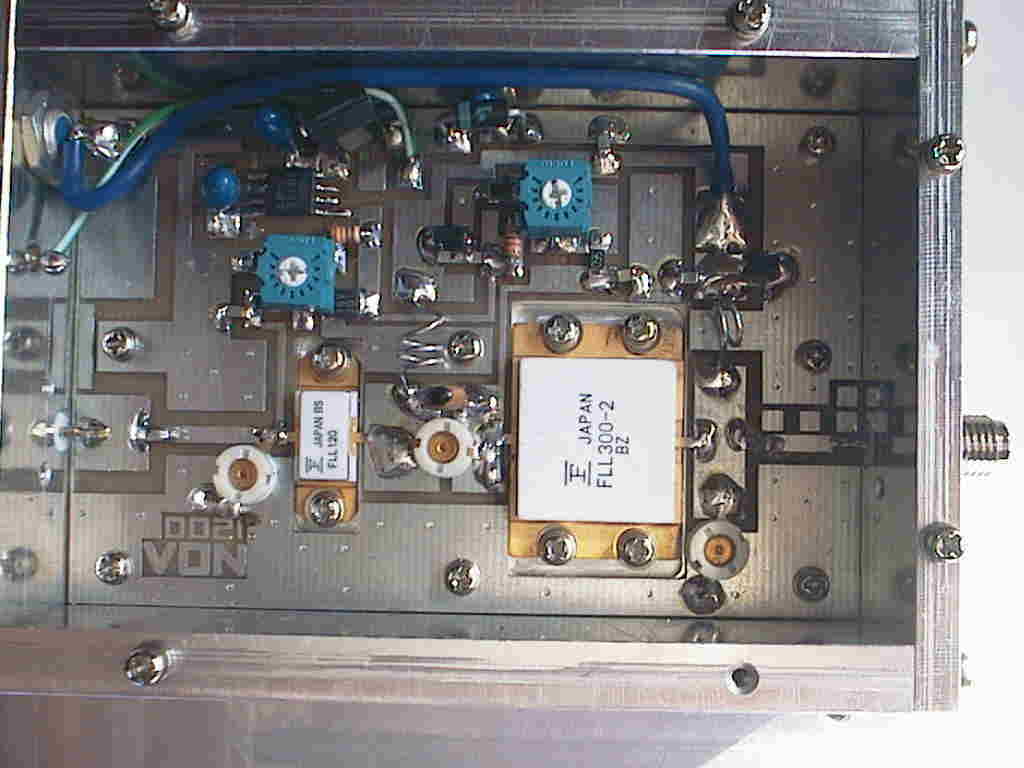

川越無線の1200,2400MHz HPA基板で2400MHz
アンプを作ってみました。
FLL120-FLL300IL2 で1Win 25Wout です。
(VD=11V ID>10A)

ギガトリマで耐えれる?チップコンに25W通して
大丈夫? でも手持ちがこれしか無いので。

基板はt0.8のガラエポですので2.4GHzではロスが
あるでしょう。テフロンにすればあと1dBはUPする
と思います。
でも安定に動くアンプです。この基板はFLL120の
ゲート側の整合がミソです。
