懸案となっていましたパワー測定ですが、センサーが揃いました。

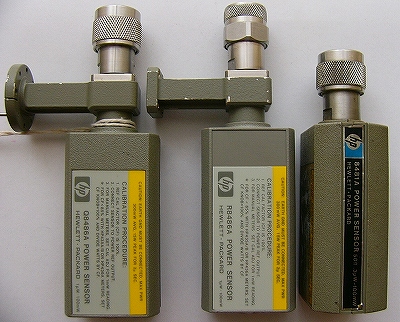

ebayyahooで見つけたセンサー

R8486A 26-40GHz 導波管WR28(J320) UG-599/U
Q8486A 33-50GHz 導波管WR22(J400) UG-383/U
8481A  10M-18GHz Nコネクタ

トランスバータはWR42導波管出力のためR8486AとのあいだにはWR42-Kコネクタ
−Kコネクタ−WR28とトランスデューサ2段という無茶な接続でやってみました。

結論:345Aパワーメータは50mWを指示した。なんだ8481Aと同じじゃねーか。
以前測定したとき導波管切替器のロスは3dBとは言わないが結構見えたので
ファイナルアンプは60mWから100mWのあいだを出力しているようだ。

この周波数でドレイン5Vと無理せず50から100mWを出すことは重要なんですよね。
(分かる人には分かる?)
