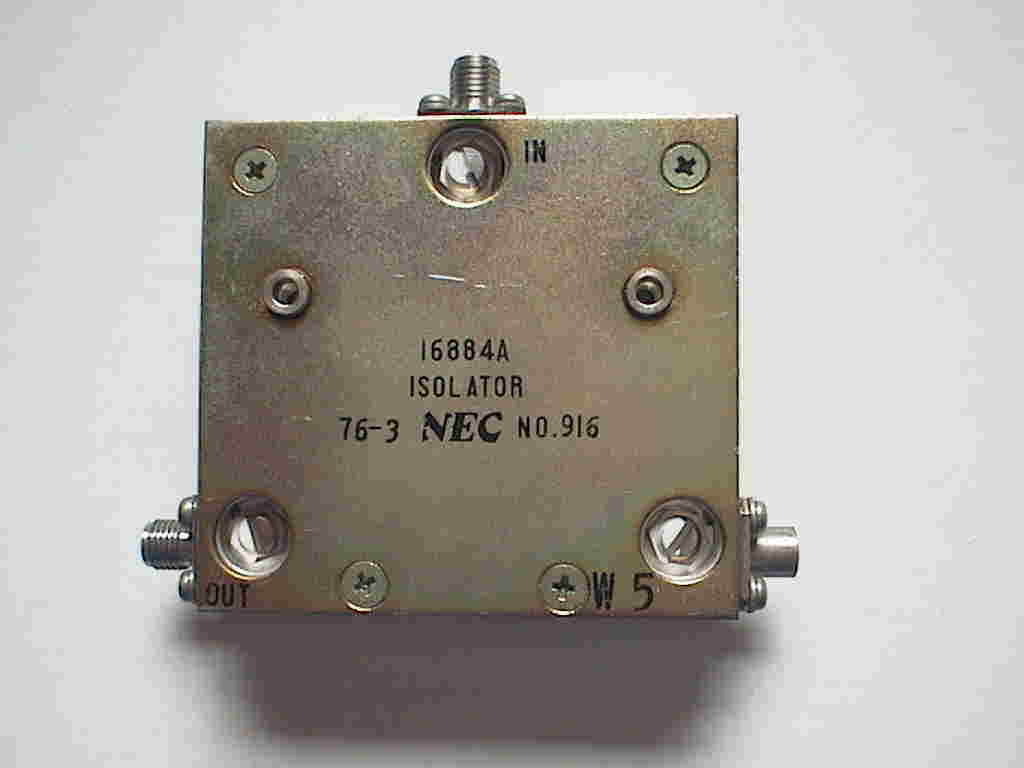

数年前放出された2GHz用アイソレータです。

終端抵抗をはずしSMAをつければサーキュレータに
変更可能。

ペイントロックされたねじを再調整すれば2.4GHzで
アイソレーション30dB, ロス0.5dB以下
リターンロス25dB以上 を得られます。

10Wを通しても大丈夫でした。
2GHz用サーキュレータ こんなの見つけたら即買いです。

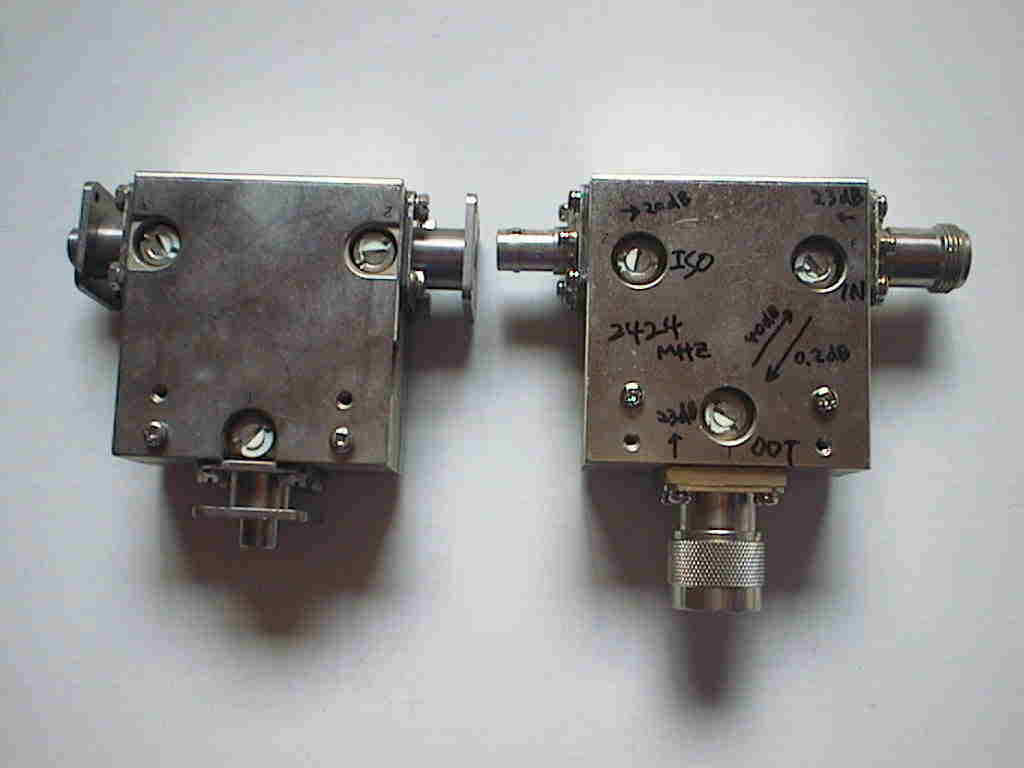

上記よりさらに大きく、知らないコネクタがついたもの

コネクタを取り替えるのは結構機械加工が必要ですが
50Wでも大丈夫かも?

写真右側は用途に合わせて改造したもの。
NJ,NP,BNCJを付けたが、
アイソレーション40dB、ロス0.2dBリターンロス20dB
以上と立派な性能。
