10GHzも可能 マーカー発振器

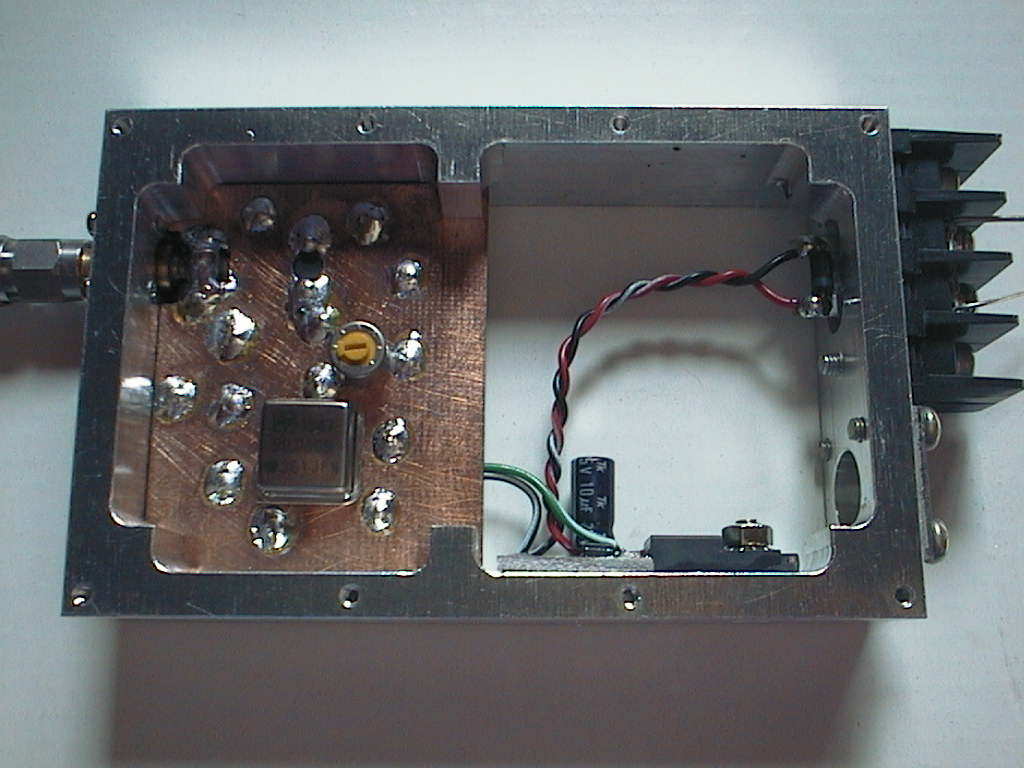

藤本さんにわけていただいた50MHz OSCモジュールと
MMIC MAV-3を使ったマーカー発振器。

10.450GHzでも超強力な高調波が得られます。

OSCとMAV-3のあいだには10KのVRがあります。
直結ではMAV-3がオーバードライブで電流が規格以上
流れます。
このVRで出力レベルを少し変えれますが、スムーズ
ではないのでATTと通過型周波数計の組み合わせで
レベル調整をします。

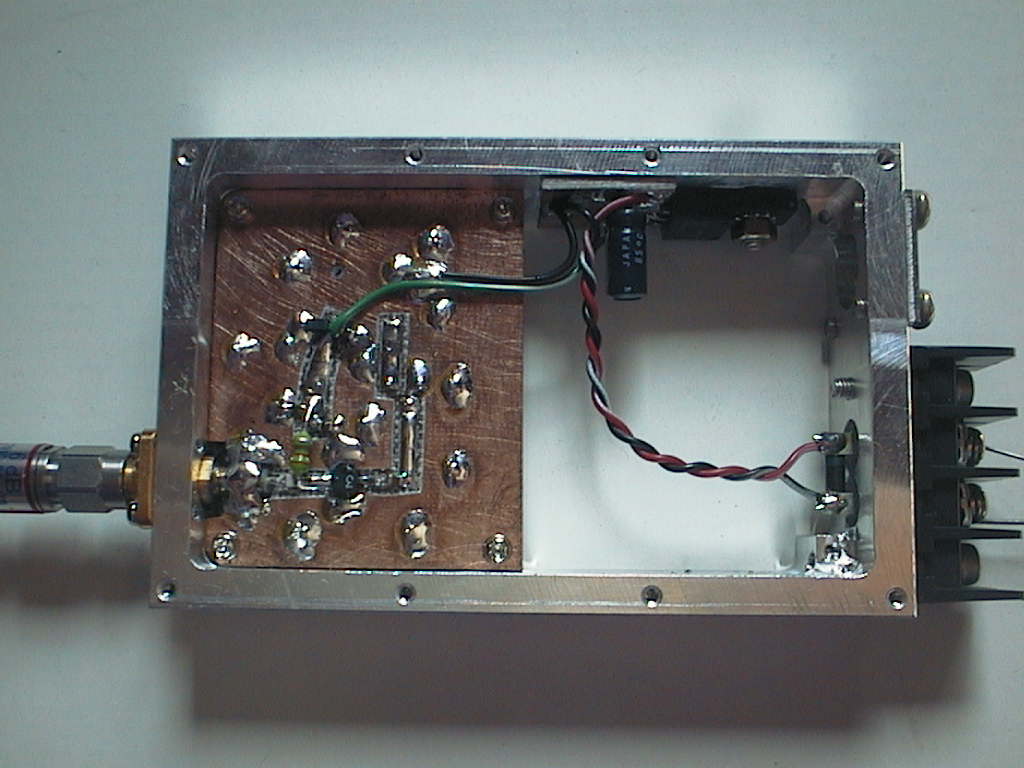

OSC--VR--100pチップ--MAV-3--4pチップ--OUT
 |               |
 |            3.3uH RFC
 5V               |
                  5V
