ダイポールアンテナの長さをリレーで切り替える                 2021年

40mと30mの2バンドを1本のダイポールで出ようと思った。

よくやる方法はトラップコイルで2バンド化するがバンド幅とか雨の影響とかであまり好きではない。

今回挑戦したのはダイポールの途中にリレーをぶら下げ、室内からそれをON/OFFすることでエレメント長
を変え2バンドの切替を行うものです。

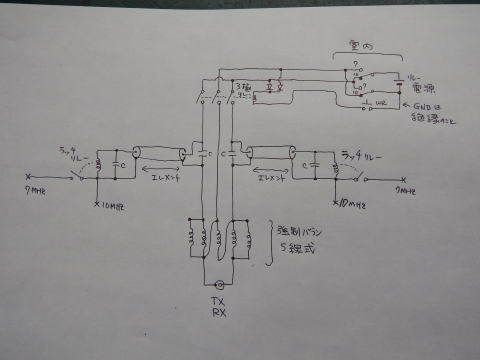

給電部は強制バランを使った。
(5線式である必要はない、普通の3線式でOK)

30mのエレメントは同軸ケーブルを使う
Cは芯線、外皮を高周波的にショートするもの

リレーOFF時、同軸エレメントと10Mヒゲで
共振周波数を調整。

それが完了後リレーをONし7MHzヒゲで共振
周波数を調整する。

これに使えるリレーは「1巻き線ラッチリレー」のみ
OMRON G5RL−U1A−E のようなやつ

室内からリレーに加える電圧の方向と設定の2つの
スイッチでコントロールする。
このリレー用電源はTXRXのGNDとは絶縁すること




快調に切替できる。なかなか面白いです。

リレーは1巻き線ラッチリレーでないとだめですよ。
