スペアナ外部ミキサーを作った

77GHzをスペアナで見たくて外部ミキサーを作った。

JA3CVF氏の製作されたものを参考(まね)にさせていただいた。

スペアナは外部ミキサー対応なのでできるだけ簡単にすませる。

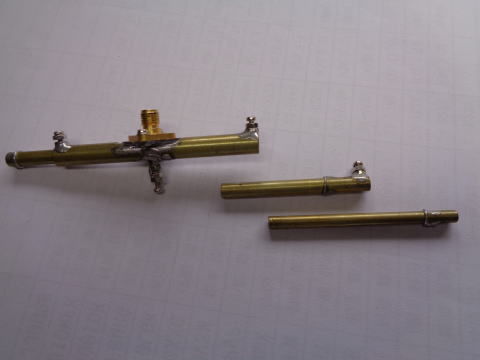

内径5,4,3φのパイプを組み合わせた。

チューニングはバックショートとダイオード付近のM2ねじ

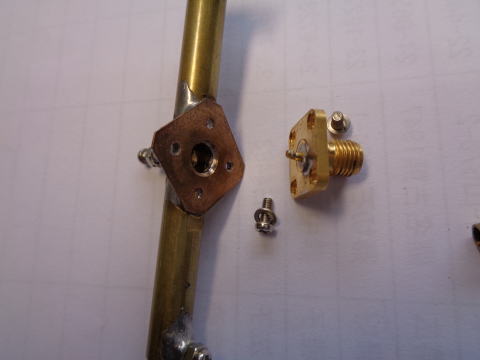

ダイオードは1SS105、SMAのピンにハンダ付け、
ダイオードの反対側のリードはSMAの外皮側に戻してハンダ付け

直流リターンはスペアナ側でバイアス設定できるのでなにもしていない。









結果:
77GHzがちゃんと見える。入力のパイプ径を変えることでHPFの効果を実感できる。
