ドローン画像受信基板を5.7GHz→434MHz受信コンバータに改造 2022年春 | ||
ドローンからの画像電波を受信しビデオ信号を取り出す(らしい)という基板を使うと5.7GHz→434MHzの受信コンバータになる というのを見て早速やってみた。 RX5808 というモジュールで数百円で売っている。 改造方法はWeb上にもあるが、 3か所のチップ抵抗をジャンパ CH3端子をGNDへつなぐ アンテナ端子へ5.7GHzを入力 480MHzフィルタ手前から取り出し434MHz受信機へ 電源をつなぐ これだけ |
||

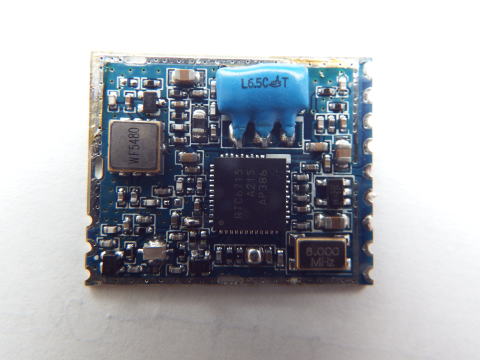

中華製 数百円で購入可能 5.8GHzアンプ、480MHzへのコンバータ内蔵 PLLで受信周波数をいくつも設定できる。 映像、音声信号も復調できるらしい。 |
||

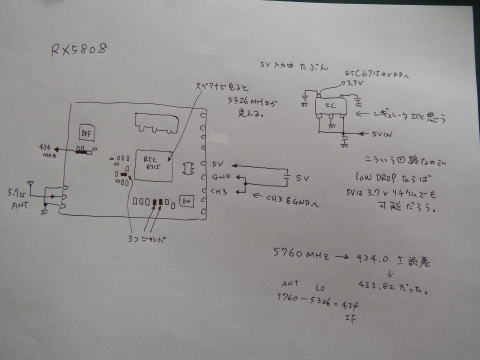

3か所のチップ抵抗のランドをジャンパする CH3端子をGNDへ落とす 5.7GHzアンテナをつなぐ 434MHz信号は480MHzフィルタ手前から取り出す。 電源は3.7Vから5Vでよいはず コンバータのLoは5326MHzでチップの表面 を探るとスペアナで見える 5326MHzはPLLで8MHzから作られているが 精度がよくないので5760MHz→434.0MHz とはいかない。200KHzぐらいずれているし 電源ON時結構動く。 |
||

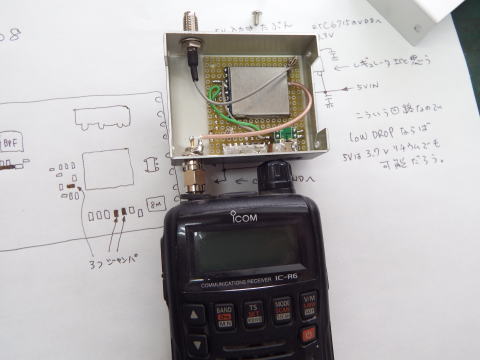

小さなモジュールなのでこんな感じになる。 5760.0MHzは433.82MHzぐらいになった。 |
||
WIFI用アンテナをつないで簡易ビーコンのまわりを走り回ったが結構良く聞こえた。 ビーコンやリピーターの簡易モニタとしては充分使えると思う。 |
