マイクロ波PLLシンセサイザとZLPLL　　メモ書き　　　　　　　　　　　　　　　　　　　　　　　　　２０２１年４月

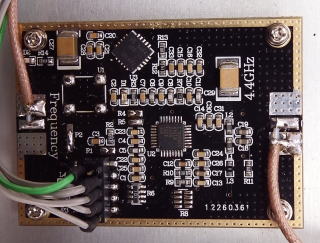

	マイクロ波、ミリ波のトランスバータを作る場合最も手ごわいのは局発だが、もはや５倍オーバートーンの水晶を特注して 何十逓倍もするというのは部品の入手を考えれば無理となっている。 最近はミリ波の入り口あたりまでは「フラクショナルN」「インテンジャN」PLLシンセサイザで作り出せる世の中となっている。 （フラクショナルＮについては検索してね） 過去いくつかそれらを実装された基板を使ったが、 　ＡＤＦ４３５０，４３５１：４４００ＭＨｚまで　　ＡＤＦ５３５５：１３．６ＧＨｚまで 素性はわからない中華製の安い基板はおおむねＣ／Ｎが悪い。 原因はREFクロックが粗悪で純度が悪い、VCO電源のノイズが多いというところで、クロックを乗せ換えたり VVCOに超低ESRコンデンサを付けたり、ローノイズ電源ICを外付けするという対策が必要だった。 今回海外で評価の高いPLLボードをまとめてみた。

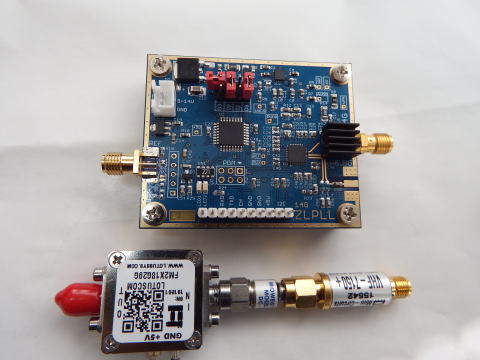

		ニュージーランドからやってきたZLPLL 14G ADF5355で13.6GHｚまで。 （下のパーツはHPF、ATTと２逓倍器、ZLPLLとは関係ない） 海外ではC/Nは良い評価がされてる。 今も作っているのか不明、購入はお勧めしない。 電源は８Vのこと、12V加えるとすごい発熱する。 顕微鏡で見るとリフローハンダ付けが雑、超不安！ すぐれていること １，VCOx2の出力にはミニサーキットのアンプが付いており＋数dBm 　から+13ｄＢｍの出力が得られる。 ２，設定はシリアルでコマンドを送ることで完了する。

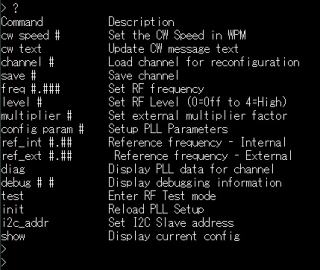

		PC側ではターミナルソフトを動かしUSB-シリアル変換経由 3.3V（だったはず）のシリアル通信をする。 ボーレートとか8bitとか初期設定をし ？コマンドを送るとコマンド一覧が見られる。 ただこれ以上の機能説明は無い。 作者に問い合わせメールをしたが返事なし。 １６チャンネルの中から一つ選び、設定し、書き込む ビーコンのモードもあるようだ。

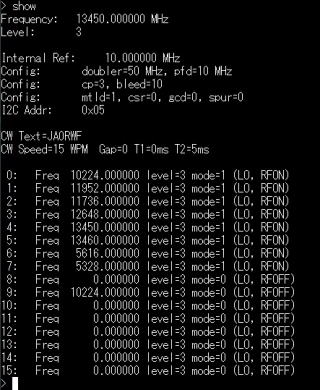

		SHOWコマンドでREFの周波数、レジスタの一部の内容など 見える。 mode=1 (LO,RFON) がなにを意味するのか不明、 ビーコンモードの使い方不明、使わないけど ４チャンネルに13450.0ＭＨｚを書き込む方法 channel 4 freq 13450.0 save 4 これだけで動作する。 あとはジャンパピンを４ｃｈに設定すれば常時13.45ＧＨｚを発振 するというわけ。

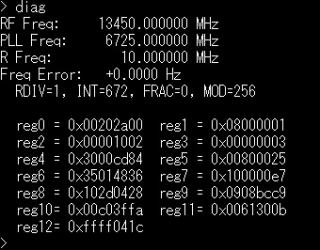

		diagコマンド レジスタ内容も見える。

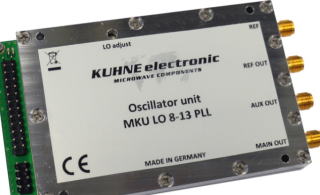

		KUHNEのMKULO8-13 ＡＤＦ５３５５で13.6GHzまで 海外ではZLPLLと同等の良い評価がされている。 コントロールはシリアルのようだ、出力も大きいようだ 使ったことがないのでこれ以上は無理。
	ぴるる	日本製　（有）電子研のＰＬＬ５３５Ｌ 評価は高いようで次は使ってみたいと思っている。 ただ表示器とか設定用に何か無いとだめなのですか？ スタンドアロン動作が良くわからない、電話しないとだめなのか？

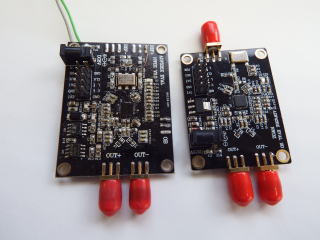

		中華製黒基板のADF4350、ADF5355 当たりはずれとかあるが、何より値段が安い 緑基板より黒基板のほうが信用できない。。
		最近見つけた中華製ADF4351基板。 電源ICがローノイズ仕様となったというが。 クロックを取り外し外部から注入している。
	アナログデバイセズのPLLばかりだが、最近はTIやLTでもフラクショナルNを売り出している。 周波数も２０GHｚを超えるものが出ている。（ＶＣＯの上限が上がったのか逓倍数が増えたのかはわからないけど） もうすでにこういう時代になっているということで。 メモ：ADF5355の２逓倍出力（6.8GHｚ-13.6GHｚ）はＶＣＯの周波数の漏れが激しい。ＨＰＦが必要な場合がある。
