5.7GHzトランスバータをDISH付にまとめる
すでに公開済みの
トランスバータ、HPA
、
リレー
に

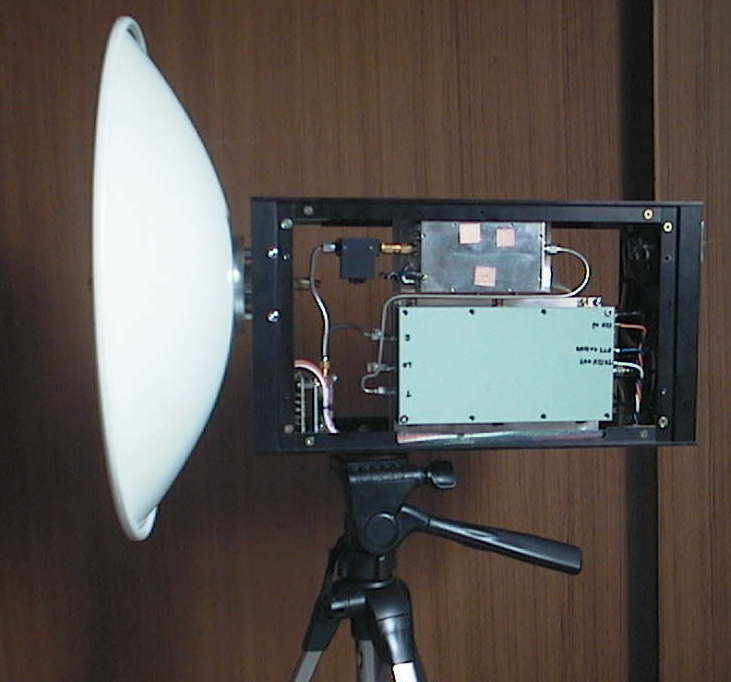

36cmのDISHを取り付けました。
三脚は2900円で最大荷重をオーバーしていますが
大丈夫でしょう。
写真はトランスバータ部とHPA、サーキュレータ。
HPAは1.0Wです。あと3dBupをねらうつもり。
受信TOPのFETも替えなければ。

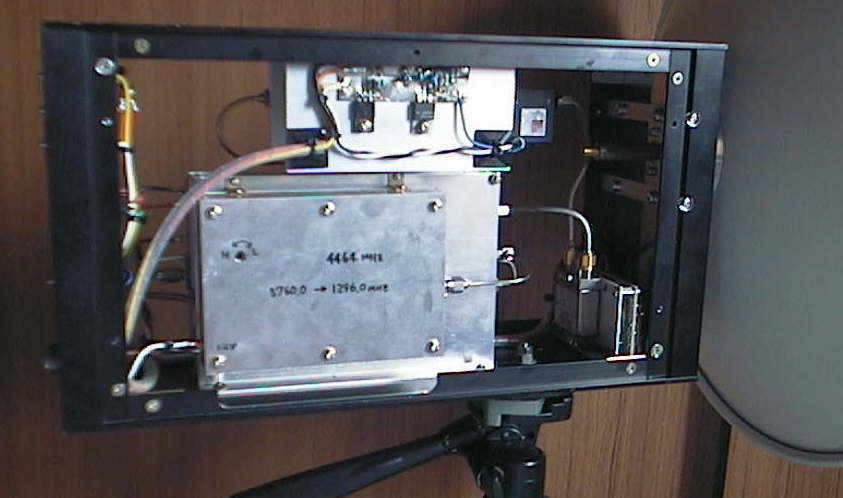

この面に見えるのはLO、リレー、HPAの電源

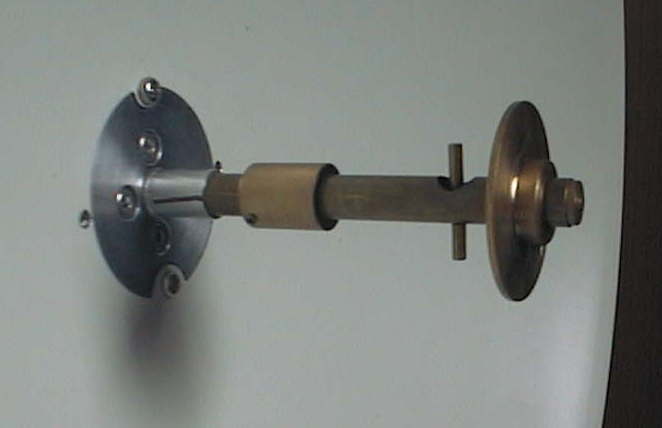

DISHの給電部はシュペルトップタイプです。
JA9TYKさんのホームページを参考にさせてもらい
ました。
まだ調整してありませんので位置関係は正しくあり
ません。
