変調回路を工夫したPLLで直接発振する2.4GHz、5.7GHzビーコン送信機を作る。　　　　　　　　　　　２０２２年夏
	2.4GHz用、5.7GHz用　のビーコン送信機を作った。 昔なら数十MHzの水晶発振から逓倍を繰り返し持ち上げ作ったのだろうが、もはや水晶の特注は困難であり マイクロ波もPLLで発振する時代となった。 そこで今回は2.4GHzはADF4351、5.7GHzはMAX2870で直接発振し、逓倍なしとした。 変調はF2Aとし、PLLの基準発振の10MHzOCXOの出力にリアクタンス変調をかけた。 発振出力は中華アンプで１W程度まで増幅した。 ケースはダイキャスト製、アンテナはWIFI用コリニアを用意した。 資料１　　ビーコン送信機製作編 　　　　　　（某論文集の原稿のPDFです。） 資料2　　5.7GHz送信機の保証認定に用意した新スプリアス基準のデータ 　　　　　　（法律、測定方法解釈は違っているかもしれないので参考にしないように）

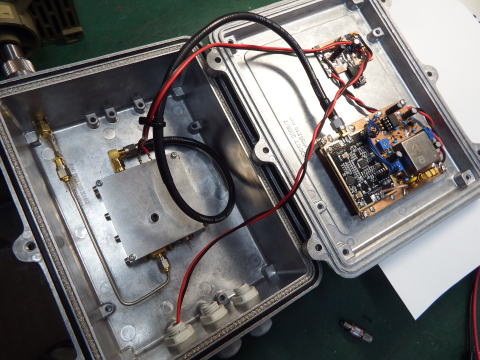

		5.7GHz用送信機 MAX2870+SB5089Z+SE5004L でおよそ１Wの出力 wifi用パワーアンプは0.5W程度で 使うべきと思う。それと電源効率が悪い。

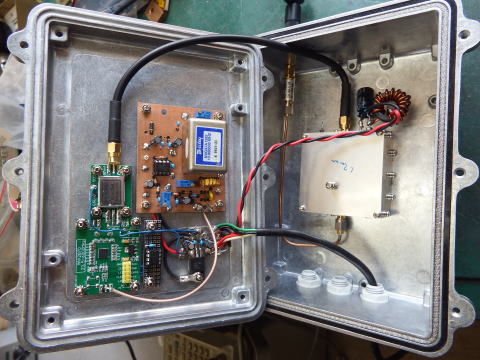

		2.4GHz用送信機 ADF4351+SBB5089+SZP2026 でおよそ１Wの出力 これもパワーアンプの効率が悪い。 やはり0.5W程度で使うのが良さそう。

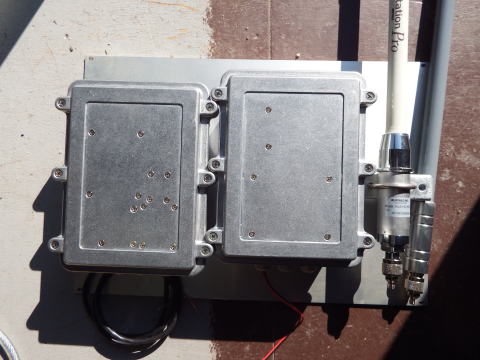

		いずれ高いところへ上げたい。
	一番時間をかけたのは変調回路でOCXO出力にF2A変調をうまくかけることができた。 OCXOはマイナス7乗台で数百Hz以内の誤差となっている。 直接発振で逓倍なしのためスプリアス領域はスプリアスが少なく、除去も簡単である。 しかし帯域外領域はPLLのためおかしなスプリアスが隠れているので注意が必要である。 今回の２台とも新スプリアス基準を満足していると判断している。 ビーコンのモニタは　5.7GHｚ用コンバータ　、　2.4ＧＨｚ用コンバータ　を使っているが調子が良い。 ビーコンの周波数は勝手に決めた。特に5.7GHz用はメインチャンネルのすぐ下としている。 JARLはビーコンバンドを決めているが、あの周波数帯はビーコンしか出せないし、中途半端に メインチャンネルから遠いのと、特にJARLと縁があるわけではないので、全電波形式の帯域とした。 　　　周波数：　5759.84MHz　　　2424.80MHz 　　　谷間なので広いエリアは無理。
